Machine d'ébavurage automatique pour métaux de 1600 mm
Paramètres
| Largeur de travail (mm) | 1600 |
| Longueur de travail minimale (mm) | 300 |
| Épaisseur utile (mm) | 0-100 |
| Moteur à bande abrasive (kW) | 18,5 |
| Puissance du moteur à balais rotatifs (kW) | 2,2 x 3 |
| Puissance totale | 44 kW |
| Puissance du moteur de transmission (kW) | 4 |
| puissance du moteur de l'ascenseur | 0,55 |
| Unité n° 1 de support à courroie | 210 mm |
| Adsorption | 11 kW 2900 tr/min |
| Système de contrôle | Automate programmable Delta |
| Taille de la brosse rotative (mm) | 300x300x25 |
| quantité de brosses rotatives | 6 |
| Tension | 220 V/380 V triphasé |
| Pouvoir | 50/60 Hz |
| Taille de la bande abrasive (mm) | 1320*2020 mm |
| Dimensions générales (mm) | Machine : 2700*2300*2100 mm Pompe à vide : 1000*1000*2000 mm |
| Poids brut (avec caisse en bois) (kg) | 3200 kg |
description du produit
L'apparition des machines d'ébavurage et de chanfreinage de tôles métalliques a permis de résoudre efficacement ces problèmes.
L'équipement utilise une technologie de meulage avancée pour meuler efficacement les bords des tôles grâce à des bandes abrasives rotatives à grande vitesse, des rouleaux de meulage et d'autres composants.
Lors du traitement des bavures générées par la découpe laser, l'estampage, le cisaillement et autres méthodes d'usinage, celles-ci peuvent être éliminées avec précision afin de garantir des bords lisses et plats.
Par exemple, pour les tôles métalliques d'une épaisseur de 0,5 mm à 100 mm et d'une largeur inférieure à 1600 mm, sa manipulation est aisée.
Sa fonction de chanfreinage est également excellente. Selon les besoins, différents angles de chanfrein peuvent être formés sur les bords des tôles afin de répondre aux exigences des procédés de soudage, d'assemblage et autres industries. Par exemple, dans des secteurs tels que la construction métallique et la construction navale, des chanfreins réguliers et lisses permettent d'améliorer considérablement la qualité du soudage.
Côté utilisation, la machine d'ébavurage et de chanfreinage de tôles est extrêmement pratique. Dotée d'une interface tactile intuitive, elle permet une prise en main rapide et un paramétrage précis. De plus, l'éclairage LED intégré facilite le suivi du processus de fabrication.
Ses caractéristiques de traitement efficaces et propres permettent à la pièce de passer directement aux étapes suivantes de pliage, de pulvérisation de surface, de soudage et autres procédés, ce qui permet de réaliser d'importantes économies de temps et de main-d'œuvre, et en fait un assistant indispensable pour le traitement des tôles métalliques.
-

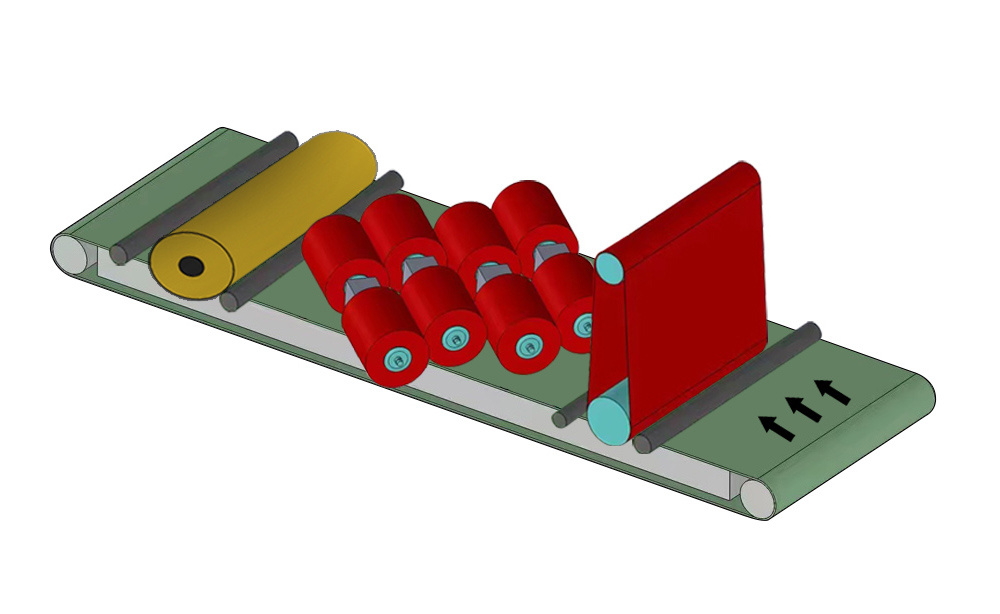

STRUCTURE DE L'UNITÉ
Chaque unité est contrôlée indépendamment et peut être combinée selon les besoins.
-
ROTATIF
Ébavurage, chanfreinage et finition des contours internes et externes.
-
MOTEUR
Moteur à noyau de cuivre, stable et durable, longue durée de vie Ife.
-
LEVAGE DE PLATEFORME
Plateforme élévatrice 0-100 mm : levage précis, grande stabilité et capacité de charge élevée.
L'équipement, associé à une machine de découpe laser, une presse à emboutir CNC, une ligne de production d'ébavurage de bords par usinage CNC ou autre, permet un traitement linéaire, la rotation, la révolution et l'alternance de plusieurs groupes de meules de sablage, assurant ainsi un enlèvement uniforme des bavures sur la surface des pièces, les contours et les bords des trous, ainsi qu'un chanfreinage uniforme.
Dans tous les procédés d'usinage (coupe, perçage, laser, fraisage, etc.), des bavures, des scories chaudes et des résidus se forment sur les bords de la pièce. Il est donc particulièrement important de choisir la machine d'ébavurage appropriée.
Vidéo
Application
Domaine d'application de l'équipement : Il convient aux panneaux plats, aux plaques d'acier au carbone, aux plaques d'acier inoxydable, aux plaques d'aluminium, aux plaques de cuivre, aux alliages de titane, à divers métaux non ferreux, aux matériaux en caoutchouc et en plastique, etc.
