Máquina de rebarbação e chanframento de chapas metálicas industriais de 800 mm da China - Principais fornecedores e soluções de fábrica
Parâmetros técnicos
| Largura de trabalho (mm) | 800 |
| Comprimento mínimo de trabalho (mm) | 300 |
| Espessura de trabalho (mm) | 0-100 |
| Motor de correia abrasiva (kW) | 18,5 |
| Potência do motor de escova rotativa (kW) | 2,2X3 |
| Potência Total | 44 kW |
| Potência do motor de transmissão (kW) | 4 |
| Potência do motor do elevador | 0,55 |
| Unidade nº 1 da prateleira de correias | 210 mm |
| Adsorção | 11 kW 2900 RPM |
| Sistema de controle | Delta PLC |
| Tamanho da escova rotativa (mm) | 300x300x25 |
| Quantidade de escovas rotativas | 6 |
| Tensão | 220V/380V 3PH |
| Poder | 50/60 Hz |
| Dimensões da cinta abrasiva (mm) | 800*2000mm |
| Dimensões gerais (mm) | Máquina: 2700*1500*2000mm Bomba de vácuo: 1000*1000*2000mm |
| Peso bruto (kg) | 3200 kg |
Descrição do produto

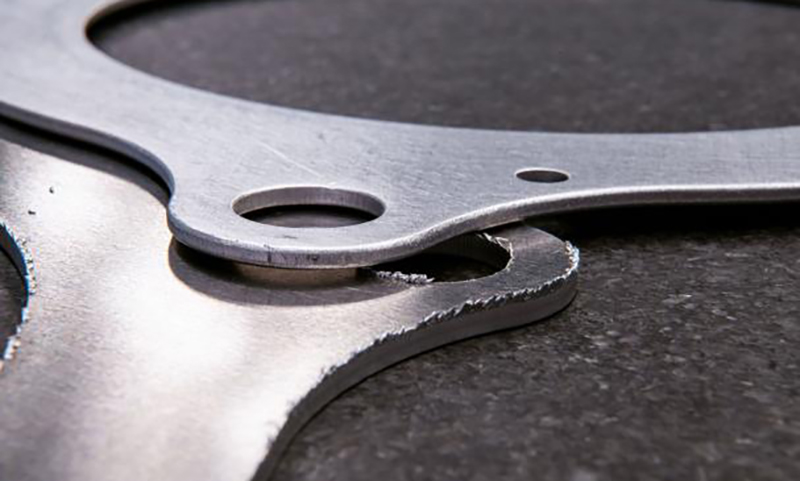

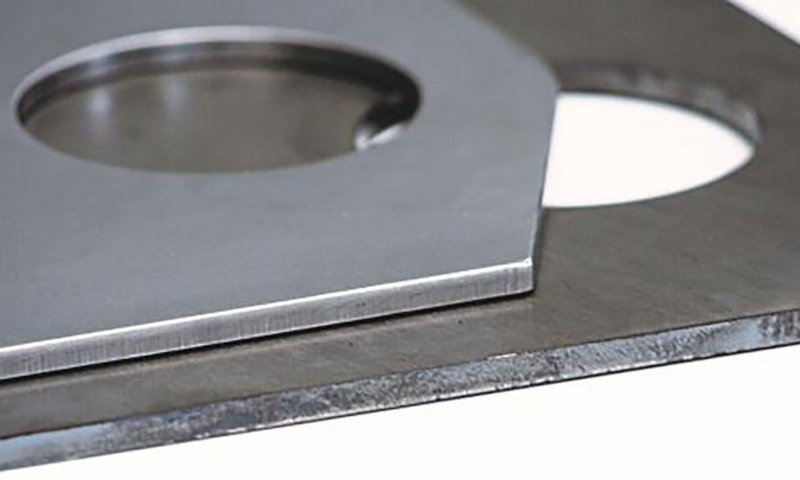

O equipamento integra múltiplas funções essenciais e pode realizar processos de pré-retificação, trefilação, polimento, remoção de riscos, rebarbação e chanframento/passivação, proporcionando um processamento completo de superfícies e bordas em uma única etapa. Para peças processadas por corte a laser, cisalhamento, estampagem, corte a jato de água, etc., ele pode lidar com precisão com rebarbas e escória geradas nas bordas.
Seu princípio de funcionamento adota um modo de processamento linear. Vários conjuntos de rebolos abrasivos giram, rotacionam e operam alternadamente para garantir a remoção uniforme de rebarbas na superfície das peças, bordas de contorno e bordas de furos, e obter um chanfro preciso.
O equipamento pode ser integrado a máquinas de processamento, como máquinas de corte a laser e estampagem CNC, para formar uma linha de produção completa de rebarbação de bordas. Seja uma chapa de aço carbono de alta dureza, uma chapa de aço inoxidável que exige precisão, ou uma chapa de alumínio ou cobre mais macia, o equipamento pode ajustar os parâmetros de acordo com as características do material, removendo rebarbas com eficácia e preservando suas propriedades.
Resolve eficazmente os problemas de arestas vivas e diversos defeitos no processamento de metais, melhora a segurança do produto e a precisão da montagem, sendo um equipamento auxiliar indispensável no processamento na indústria moderna.
Seu princípio de funcionamento adota um modo de processamento linear. Vários conjuntos de rebolos abrasivos giram, rotacionam e operam alternadamente para garantir a remoção uniforme de rebarbas na superfície das peças, bordas de contorno e bordas de furos, e obter um chanfro preciso.
O equipamento pode ser integrado a máquinas de processamento, como máquinas de corte a laser e estampagem CNC, para formar uma linha de produção completa de rebarbação de bordas. Seja uma chapa de aço carbono de alta dureza, uma chapa de aço inoxidável que exige precisão, ou uma chapa de alumínio ou cobre mais macia, o equipamento pode ajustar os parâmetros de acordo com as características do material, removendo rebarbas com eficácia e preservando suas propriedades.
Resolve eficazmente os problemas de arestas vivas e diversos defeitos no processamento de metais, melhora a segurança do produto e a precisão da montagem, sendo um equipamento auxiliar indispensável no processamento na indústria moderna.

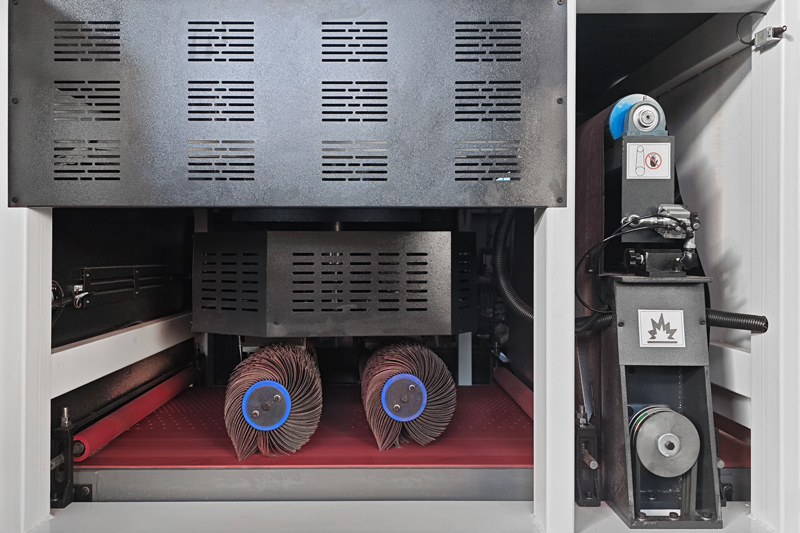

ESTRUTURA DA UNIDADE
Cada unidade é controlada independentemente e pode ser combinada conforme necessário.

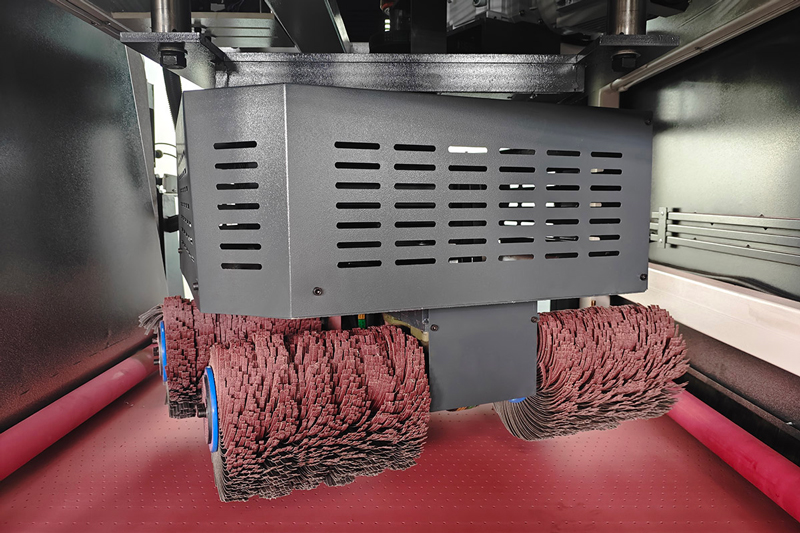

ROTATIVO
Rebarbação, chanframento e acabamento de contornos internos e externos.

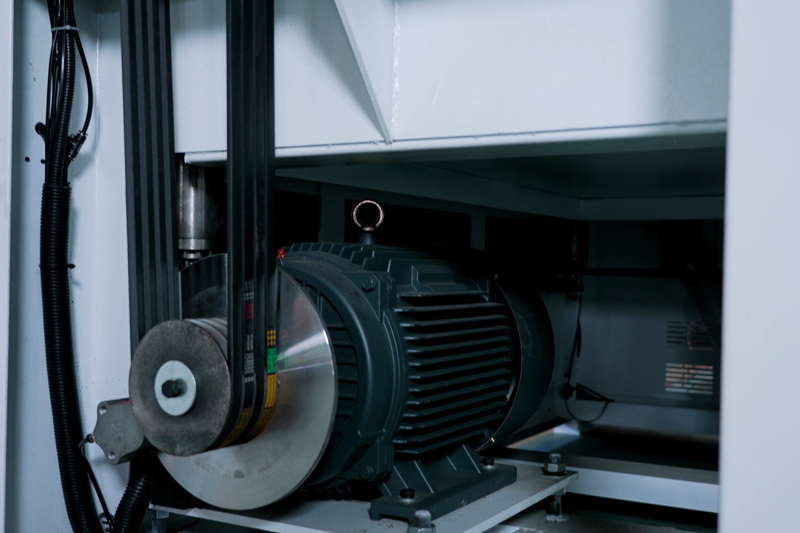

MOTOR
Motor com núcleo de cobre, estável e durável, com longa vida útil.

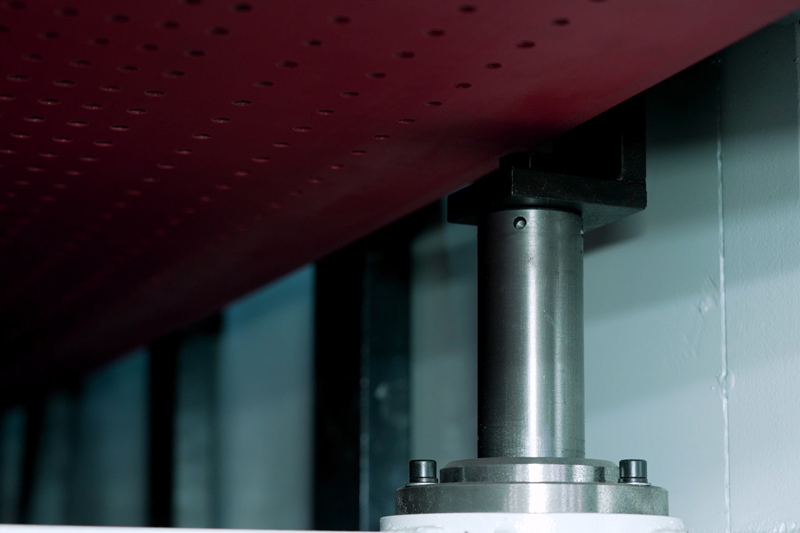

ELEVAÇÃO DE PLATAFORMA
Plataforma elevatória de 0 a 100 mm para elevação precisa, alta estabilidade e grande capacidade de carga.

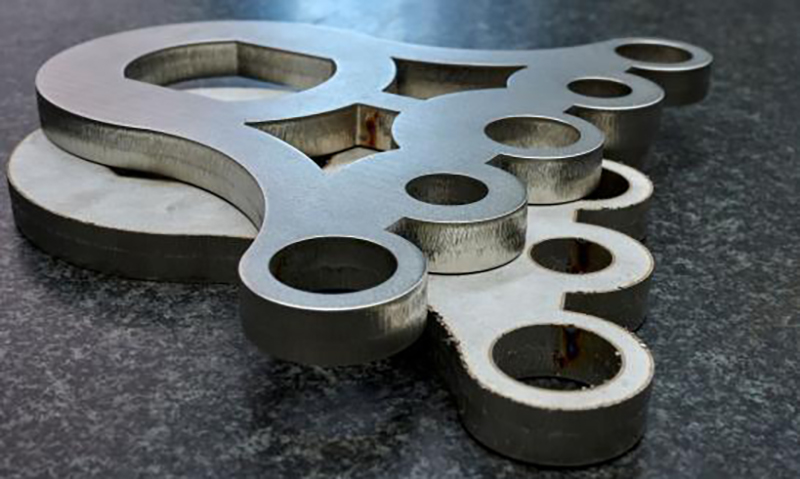

A máquina de rebarbação, compatível com máquinas de corte a laser, estampagem CNC e diversas outras linhas de produção de usinagem CNC, utiliza um equipamento que, através de processamento linear, com múltiplos grupos de rodas de lixa rotativas, alternadamente, remove de forma uniforme as rebarbas da superfície, contornos e bordas de furos das peças, além de proporcionar um chanfro uniforme. Em qualquer processo de corte, furação, laser, fresagem ou usinagem, rebarbas, escória quente e resíduos serão produzidos nas bordas da peça, tornando a escolha da máquina de rebarbação correta crucial.
Demonstração em vídeo

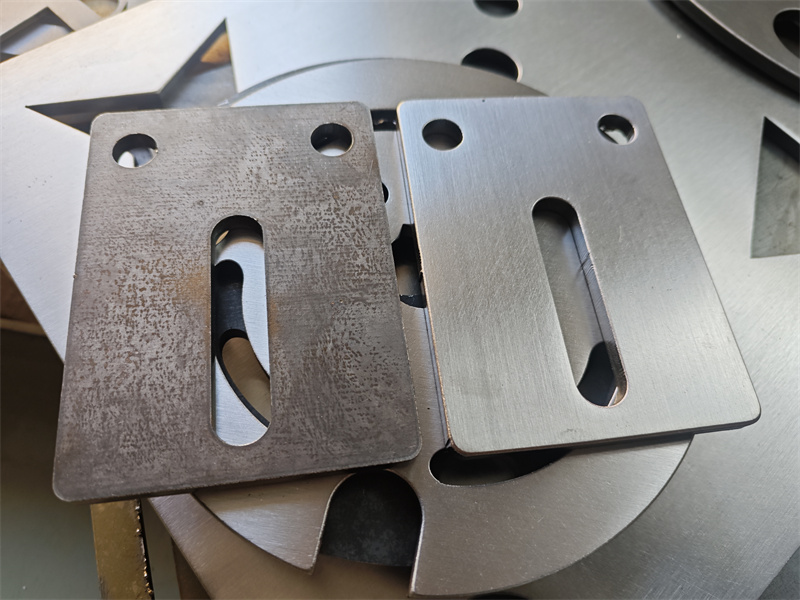

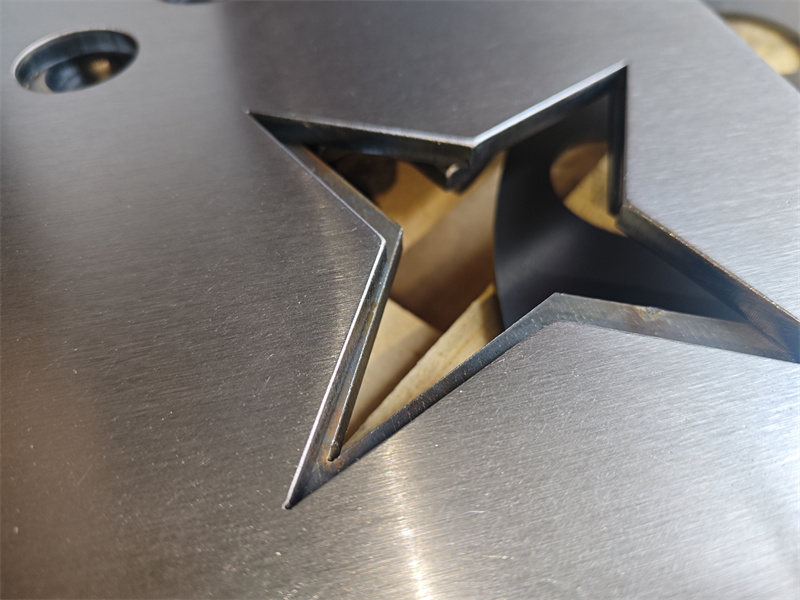

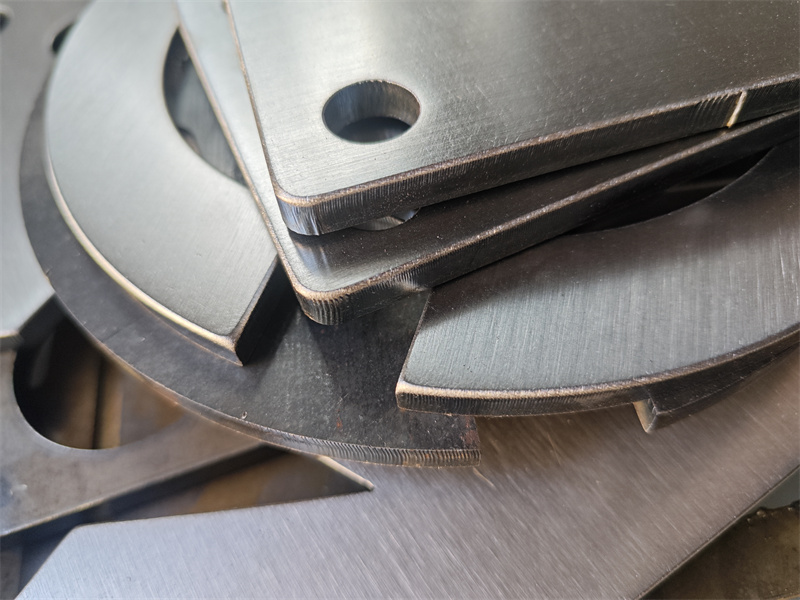

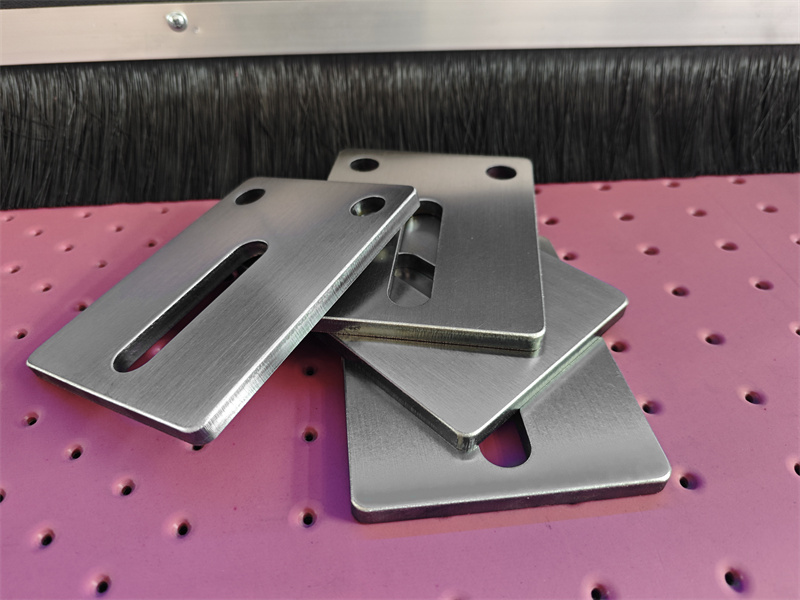

Âmbito de aplicação
É adequado para peças de painel plano, chapas de aço carbono, chapas de aço inoxidável, chapas de alumínio, chapas de cobre, ligas de titânio, diversos metais não ferrosos, materiais de borracha e plástico, etc.
Perguntas frequentes
Que materiais esta máquina pode processar?
A máquina é adequada para uma ampla gama de materiais, incluindo aço carbono, aço inoxidável, alumínio, cobre, ligas de titânio, metais não ferrosos e até mesmo materiais de borracha ou plástico.
É capaz de lidar com rebarbas nas bordas de furos internos?
Sim, o sistema de escova rotativa e o modo de processamento linear garantem a remoção uniforme de rebarbas tanto dos contornos externos quanto das bordas internas do furo.
A plataforma elevatória é ajustável para diferentes espessuras?
Com certeza. A plataforma possui uma faixa de elevação precisa de 0 a 100 mm para acomodar peças de trabalho de diversas espessuras com alta estabilidade.
Esta máquina pode ser integrada em uma linha de produção automatizada?
Sim, foi projetado para ser integrado a máquinas de corte a laser, estampagem CNC e outros equipamentos de processamento CNC, formando uma linha de produção completa.
Que funções o equipamento integra?
O processo integra pré-retificação, trefilação, polimento, remoção de riscos, rebarbação e chanframento/passivação em uma única etapa.
Como funciona o sistema de escova rotativa?
Utiliza múltiplos grupos de rodas de lixa que giram e rotacionam alternadamente durante o processamento linear para garantir um tratamento uniforme das bordas e chanfros.
